Esta semana en Prioridad de Apertura les muestro el trabajo de Gregory Heisler, fotógrafo de gran fama. El ha ilustrado una gran cantidad de veces la portada de la revista “Time Magazine”. En la toma de la semana les presento un sistema de barrera laser para disparar el flash o la cámara de manera automática.
Novedades
Desde hace dos semanas he estado trabajando en una entrada alternativa para los videos que he publicado para prioridad de apertura. La idea original de este tipo de entrada me surgió al ver un “teaser” del video de lightenupandshoot.com de su proyecto llamado “6 degrees” (ver video aqui). No es exactamente igual ni totalmente diferente, es mi versión de su entrada.
El video lleva bastante trabajo sobretodo por la gran cantidad de mascaras, capas y fondos solidos para realizar “chroma keys” .
He aquí el resultado:
Y solo como ultimo punto a esta parte del post, les recuerdo que la entrada original sigue vigente:
Gregory Heisler
http://www.gregoryheisler.com
Esta semana le quiero dedicar este espacio a Gregory Heisler. El es es un fotógrafo profesional conocido por su trabajo de retrato evocador, a menudo encontrado sobre la cubierta de revistas tan importantes como TIME Magazine.
(En la foto: Bill Gates, Bono y Melinda Gates)
Esta semana les recomiendo de visitar el sitio web de Gregory Heisler y admirar su obra (y la gran cantidad de personas importantes –influyentes– que ha tenido oportunidad de retratar.
La Toma de la Semana
”The Laser Project”
Desde hace algunos días he estado publicando pequeños avances del “proyecto laser”. No es nada nuevo y es mas, es posible encontrarlo comercialmente. Pero, debido a su sencillez (si sabemos un poco de electrónica) yo no estaba dispuesto a pagar por tenerlo así que en mis tiempos libres me dedique a construirlo. Una breve explicación de que es y como funciona la pueden ver en el siguiente video:
Antes de continuar debo decirles que elegí el laser por lo baratos que son hoy en día los apuntadores laser y el largo alcance que tienen. Estas características de los apuntadores laser los hacen fáciles y convenientes de utilizar en sistemas de barrera óptica (como el utilizado en este proyecto).
La respuesta a la pregunta “Para que quiero una barrera laser?” es que a través de este sencillo sistema podemos sincronizar la cámara, o el flash, para realizar tomas tan impresionantes como la siguiente, que aunque no fue tomada con un sistema como el descrito en este post, sirve para ilustrar las capacidades del sistema que propongo (nos facilitara el trabajo).
Todo el sistema esta basado en una tarjeta Arduino duemilanove. El sistema Arduino ha venido a revolucionar una gran cantidad de sectores de aplicación de los microcontroladores debido a su facilidad para programarlo, su bajo precio y la potencia del microcontrolador que posee.
Como ya lo menciono en el video, el sistema cuenta con 2 potenciómetros (resistencias variables) que sirven para regular la sensibilidad (umbral) de disparo y el otro para regular el tiempo que transcurre entre que la barrera es interrumpida y el flash (o la cámara) son disparados.

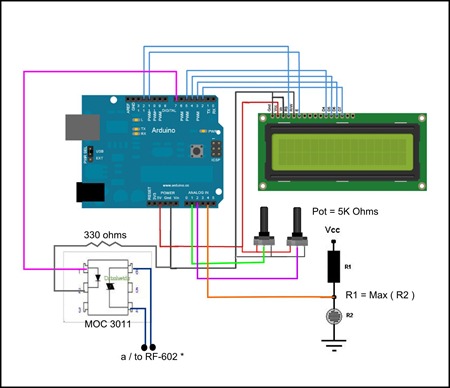

El diagrama de conexiones utilizado lo pueden ver en la siguiente imagen: (click para verla en tamaño original)
* No importa la polaridad de las conexiones a la salida del MOC3011 (100% reversibles!!)
El sensor de laser (la fotorresistencia) la metí en una pelota de ping-pong solamente por que la pelota de ping-pong funciona como un difusor y además por su área: es mas fácil apuntar y mantener el laser sobre la bola de pingpong que solamente sobre el área la fotorresistencia.
En la siguiente imagen pueden darle vista rápida del código fuente utilizado. El código fuente esta disponible y lo pueden bajar siguiendo ya sea el enlace de la imagen (click sobre la imagen) o bien el enlace del pie de imagen.
Que sigue? Pues he pensado en hacer un sistema que nos facilite aun mas el proceso de creación de fotografías como la de Von Wong.
Esta idea (que no se si algún día la llevare a cabo) incluye dos barreras laser. La primera, al ser interrumpida por nuestro sujeto de foto, se encargara de abrir el diafragma de la cámara (modo bulb). Después de abierto el diafragma nuestro sujeto podrá exponer “libremente” las estelas de luz en su camino hacia la segunda barrera. Al cruzar la segunda barrera el flash se disparara (con el retardo previsto) e inmediatamente después la cámara cerrara el diafragma.
Teóricamente, este sistema debe funcionar sin ningún problema a semejanza del modo de sincronía de flash con la segunda cortina, pero de una manera mas controlable (ya que los potenciómetros nos permitirán ajustar los tiempos de disparo de la cámara y del flash ).
Para saber mas:
- Microcontroladores Arduino (en ingles)
- Documentación de la librería LCD y ejemplo utilizado en este post (en ingles).
- Documentación de lectura analógica.
- Documentación de escritura digital.
- Donde comprar Arduinos en el mundo
- En el post de la semana 17 hay algo de información de como utilizar el MOC3011
- En el post de la semana 82 hay un par de circuitos mas “complejos” que utilizan el MOC 3011 como interface entre el circuito de disparo y el flash o la cámara o el control remoto rf-602.
Gracias por leerme y espero que este post haya sido de su interés.
Miguel
